武警磐石工程枪支人员UWB定位方案
枪支定位与人员定位系统是武警磐石工程项目重点建设内容之一。通过在枪支内置UWB定位标签,人员佩戴UWB手环实现枪支与人员的稳定位置识别与融合数据采集,结合门禁、视频监控等系统联动,确保监管场所的安全稳定运行
武警磐石工程枪支定位应用需求如下:
1)
枪械库枪支管理
2)
岗亭枪支在位管理
3)
监管场所高墙巡逻通道定位管理
对武警携枪在执勤通道以及高墙巡逻通道进行巡逻时实现枪支UWB精准定位管理
武警磐石工程人员定位管理需求如下:
1)
训练场人员点名定位管理
实现对武警在训练场UWB自动点名与定位
2)
高墙巡逻通道人员UWB精准定位
实现对武警在高墙巡逻时实时UWB精准定位
3)
岗亭人员在位监测,离位告警
实现对武警在岗亭站岗时实时在位监测,离位告警
4)
人枪分离告警
实现对人枪绑定,分离告警

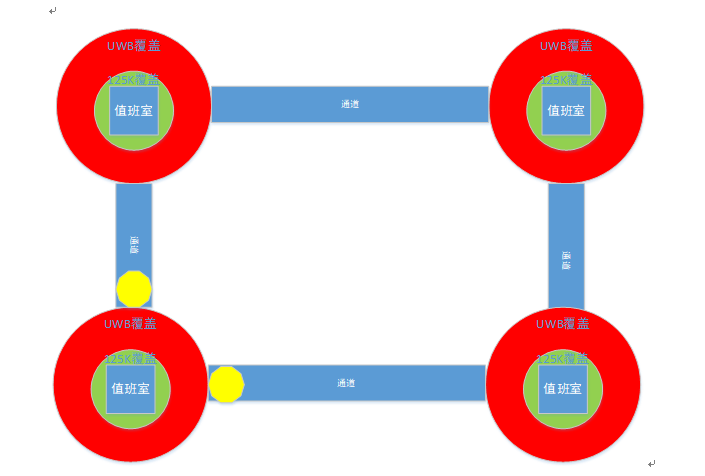

以下图为例,在训练场,岗亭,巡逻通道设备部署如下:
●
岗亭:部署定位主机:实现岗亭内人员定位与枪支定位。
●
通道:部署定位主机1:实现通道人员枪支定位。
●
枪支标签电池续航时间大于1年。 2s定位一次。
●
定位误差 < 30CM
●
一键配置,现场无需调试。
●

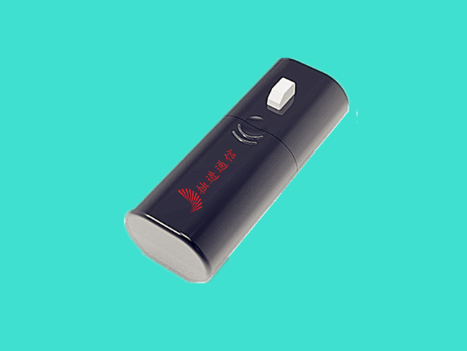

枪支标签
型号:ZCT326
通信方式:RFID+UWB
电池:柱状锂聚合物电池
●

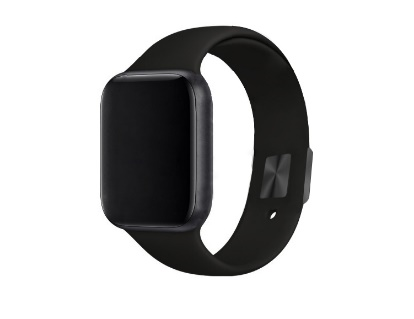

人员手环
型号:ZCT533
通信方式:RFID+UWB
电池:柱状锂聚合物电池
●
岗亭定位主机
型号:ZCR815A
通信频率:125K+2.4G+3.1G
通信方式:多模RFID+UWB
UWB定位距离:30m
●
路径定位主机
型号:ZCR815B
通信频率:125K+2.4G+3.1G
通信方式:多模RFID+UWB
UWB定位距离:100m
枪支标签
人员手环
定位主机
