银行钞箱票箱RFID管理方案


1 方案背景

        近几年,各地银行都试点建设了基于RFID技术的钞箱票箱管理系统,实现钞箱运送、交接、盘点全流程管理。

2 试点方案分析

        前期建设的银行钞箱票箱管理以无源UHF 915M RFID技术为主,部分试点采用了有源RFID技术。

2.1 无源RFID技术方案分析

        采用无源UHF 915M RFID技术的主要原因是无源RFID电子标签成本较低,无需担心电池使用时间问题。但是无源RFID技术识别效果受遮挡影响较大,实际项目建设多试图采用RFID环形门、通道门通过多天线多角度提高识别率或者使用RFID手持机近距离扫描的方式来解决,如下图所示:




        使用了多天线环形门或者通道门虽然能够改善无源RFID标签的识读效果,但是实际应用效果并不理想,主要体现在如下几个方面:
          1) 系统建设维护复杂,成本高。如上图所示,采用了5面天线,配合环形门架。
          2) 识别准确率不能保证100%。这是由于无源电子标签受遮挡影响较大。
          3) 不能区分门内门外,钞箱在室外也会被读取到。这是因为无源RFID天线反射的影响。
        由于固定方式识别无法实现100%准确率,在实际应用中大部分还是应用RFID手持机对钞箱或者票箱近距离读取方式来保证准确率。采用RFID手持机识别方式,对现场处理的效率提高不大。

2.2 有源RFID试点方案分析

        部分银行票箱钞箱RFID管理方案采用有源RFID技术。相对于无源RFID技术而言,有源RFID电子标签在识读准确率方面有显著提高,但是由于有源RFID的信号覆盖边界较难控制,很多钞箱票箱交接点均是面积较小的室内空间,有源RFID方案不能区分票箱或者钞箱是在室内还是室外,这个给票箱或者钞箱的管理带来很大困惑。

3 拙进通信的解决方案

3.1 技术原理

        拙进通信采用多模RFID技术实现对票箱钞箱的RFID管理,提过精准的信号覆盖范围的控制以及进出判断算法,较好的实现了票箱钞箱的全流程管理。

3.2 应用示例

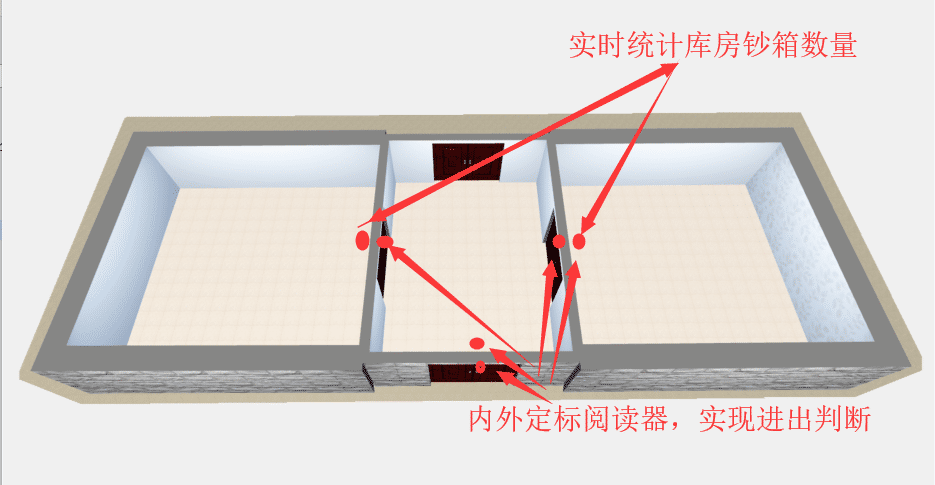

        下图为一典型银行钞箱交接区空间图。
        拙进通信方案设备配置如下:

l  在出入口配置进出识别设备,准确判断钞箱票箱进出方向。通常在如此小的空间实现进出方向的识别是有较大技术难度的,拙进通信提过自研的信号边界控制技术以及进出方向判断算法,实现了狭小空间的批量进出方向识别100%准确率。相应的用户体验就是票箱钞箱直接通过门口,即自动识别,统计,不需要额外增加人员手持机盘点。同时自动实时统计在交接区的钞箱或票箱数量。
l  在金库配置区域识别设备,自动实时统计在金库里的钞箱数量,不受遮挡或者堆叠影响。
l  在车辆上配置RFID识读设备,实时读取运钞车上钞箱数量。




3.2 应用示例

        与传统无源RFID方案相比,拙进通信基于多模RFID的票箱钞箱管理方案具有如下优点:

l  设备配置简单。只需在每个门旁边安装86盒大小的定标阅读器,无需调试,即装即用。通一套设备,同时实现进出判断以及库房里实时盘点。
l  识别准确率高, 可以实现批量进出门的方向识别100%准确率,无漏读,无误读,不受遮挡影响。
